Control Network
Una aplicación de campo para levantamientos de control y trabajos de poligonal — tolerancias predefinidas, comprobación de precisión en tiempo real durante la observación y exportación a su programa de ajuste.
Cuatro tipos de proyecto, cuatro flujos de observación
El flujo de observación y las plantillas de observación cambian según el tipo de proyecto. Elija el que corresponda al trabajo.
Poligonal de triangulación
Levantamientos de control generales, sin límite en el número de objetivos de observación. El proyecto es la estructura básica y se organiza jerárquicamente: un proyecto contiene información de puntos y épocas de observación, cada época contiene estaciones, y la estación es la unidad que ejecuta las mediciones.
Levantamiento de conexión
Para levantamientos de conexión por pozo, con orientación por uno y por dos pozos. Los proyectos de levantamiento de conexión muestran la distancia horizontal por defecto.
Poligonal de altimetría
Proyectos de nivelación trigonométrica, con épocas y estaciones creadas por separado del control planimétrico. Las estaciones pueden disponerse en punto alterno (método del medio) o en cada punto, y puede calcularse la corrección por no paralelismo del geoide.
Nivelación
Proyectos de nivelación por órdenes, organizados por secciones de nivelación, incluyendo la configuración de secciones y la comprobación del ángulo i. Una sección puede definir su orden de puntería y su dirección de observación, y admite combinaciones de recorrido directo e inverso.
El orden de estaciones sigue la forma de la poligonal
El software deduce el orden de observación a partir de la forma de la poligonal y genera la lista de estaciones.
Poligonal cerradapoligonal en bucle
Empieza y termina en el mismo punto conocido.
- Puntos necesarios
- 2 puntos de control + ≥2 puntos desconocidos
- Notas
- El circuito cerrado proporciona por sí mismo una condición de comprobación.
Poligonal encadenada
Empieza en un punto de control conocido y termina en otro. Los puntos de control pueden tener o no un lado de orientación conectado.
- Puntos necesarios
- 4 puntos de control + ≥1 punto desconocido
- Notas
- Dos lados de orientación actúan como comprobación y dan mayor precisión, a cambio de exigencias más estrictas sobre el número y la disposición de los puntos de control.
Poligonal abiertapoligonal libre
Parte de un punto conocido, estaciona sucesivamente en cada punto desconocido para medir ángulos y distancias, y no regresa al origen ni cierra sobre otro punto conocido.
- Puntos necesarios
- 2 puntos de control + ≥1 punto desconocido
- Notas
- Una poligonal abierta no admite comprobación, por lo que hay que extremar el cuidado en el replanteo y la observación.
Poligonal sin orientación
Empieza en un punto de control conocido y termina en otro: una poligonal encadenada sin los lados de orientación, pero con un método de cálculo completamente distinto.
- Puntos necesarios
- 2 puntos de control + ≥1 punto desconocido
- Notas
- Adecuada para proyectos recién iniciados, con pocos puntos de control o con los originales destruidos. No se exige intervisibilidad entre puntos de control.

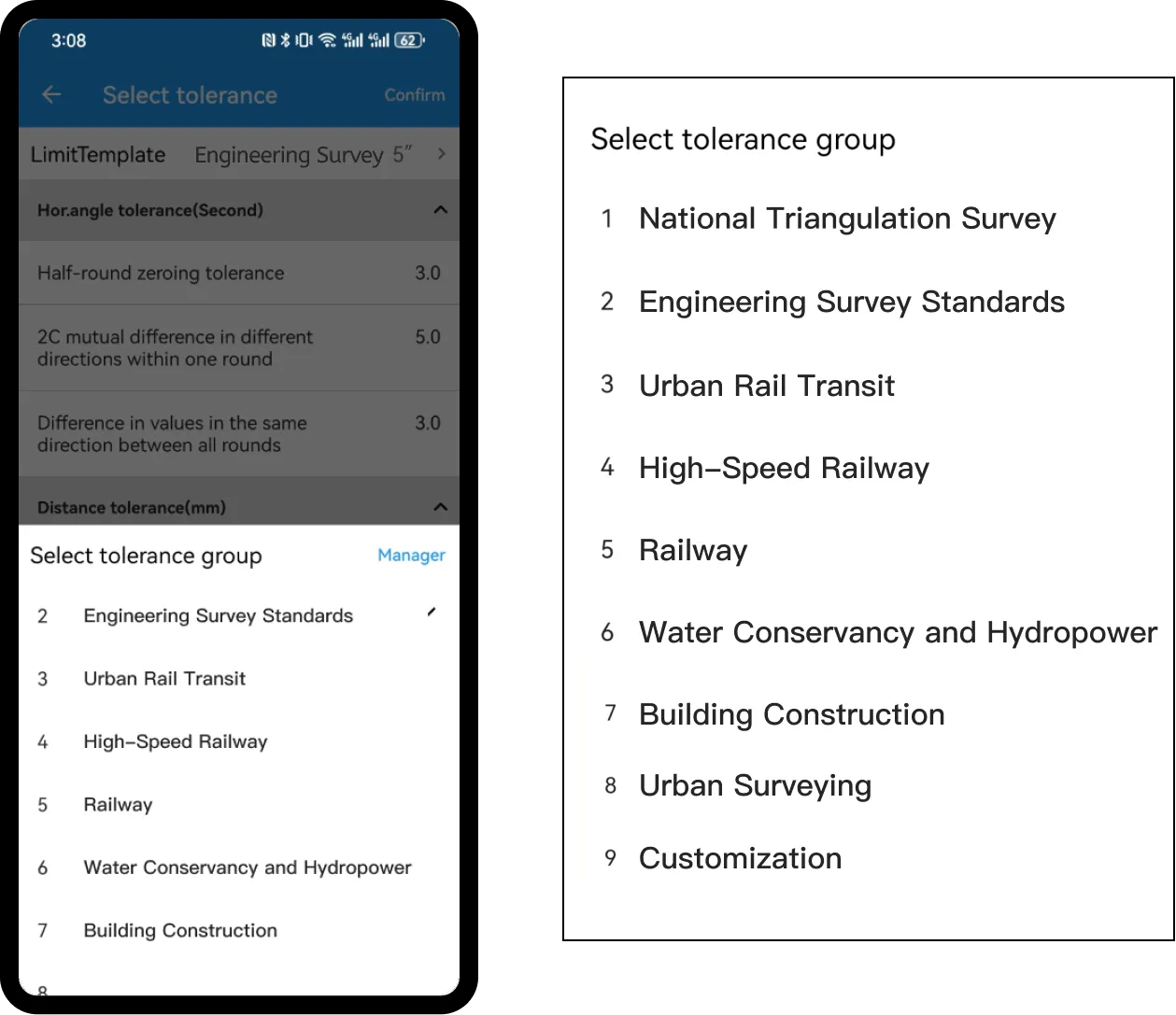

Esquemas de tolerancia predefinidos
El software incorpora valores de tolerancia predefinidos según diversas normas nacionales, incluidas las de levantamientos de ingeniería, ferrocarril urbano, alta velocidad y ferrocarril convencional. El usuario puede seleccionar los valores de tolerancia adecuados dentro del grupo de configuración según los requisitos del proyecto y la precisión del instrumento.

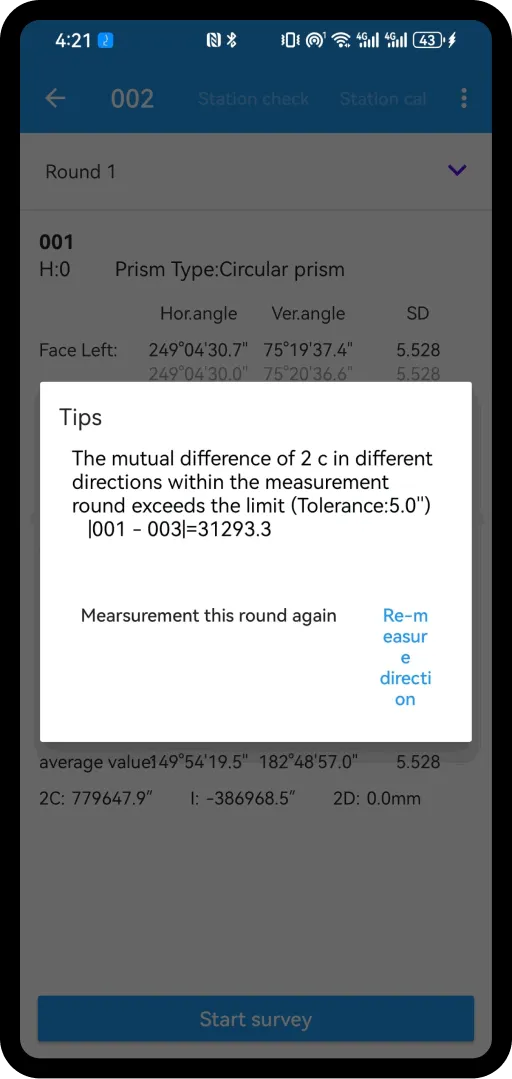

Control de la precisión de observación en tiempo real
El sistema indica automáticamente al usuario que realice mediciones en círculo directo e inverso, garantizando la precisión del proceso de levantamiento. Durante la observación detecta automáticamente las tolerancias de medición y, si se superan, el usuario puede optar por remedir.

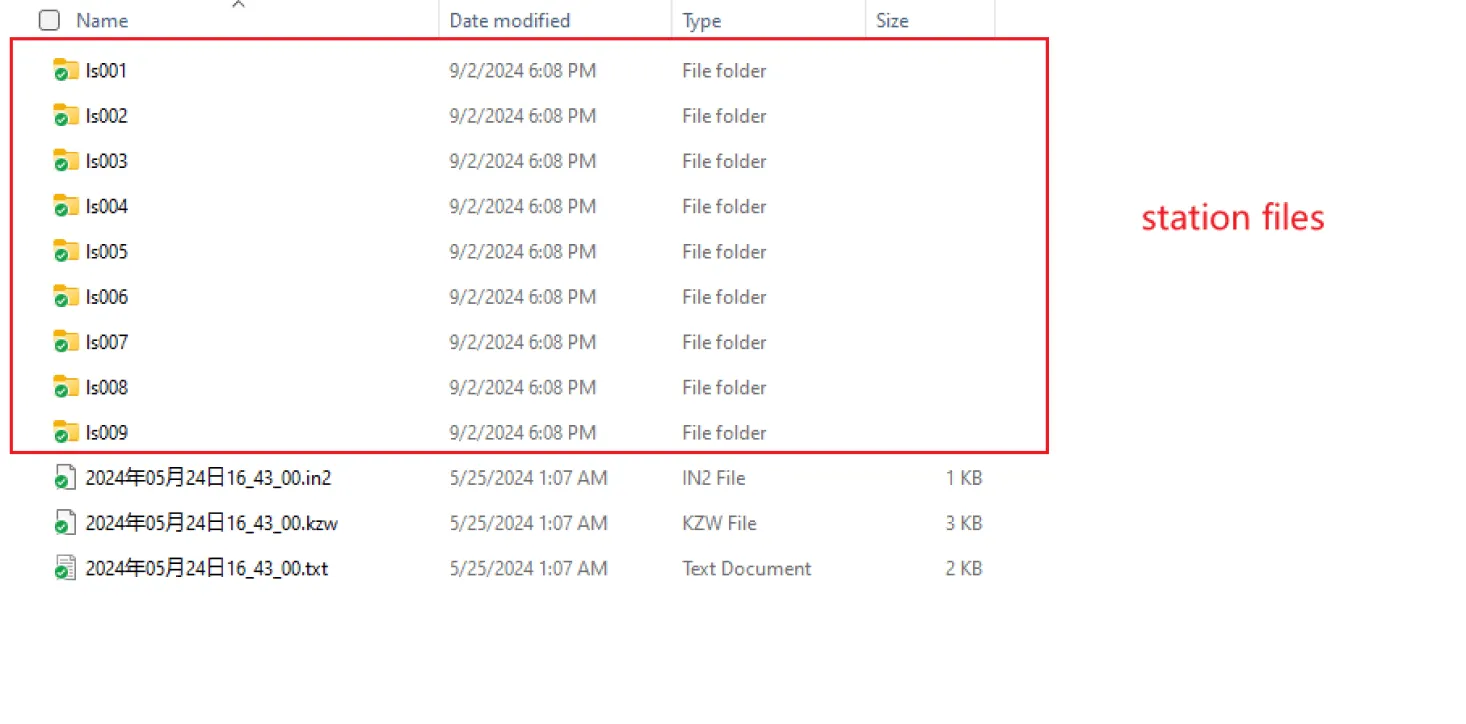

Salida de datos
El software permite exportar los datos de observación originales en varios formatos, como el formato Control Network, el formato simple y el formato Easy Adjustment.
Funciona con los instrumentos que ya tiene
Los ángulos y las distancias se leen directamente del instrumento y se registran de forma automática.
Estaciones totales
Se conecta a la mayoría de las estaciones totales del mercado, leyendo ángulos y distancias del instrumento y registrándolos automáticamente.
Estas son las marcas habituales. Consúltenos por marcas no incluidas aquí.
Niveles digitales
Se conecta a niveles digitales para adquirir los datos de medición.
Cubre las principales marcas de niveles digitales; la mayoría se conecta mediante un adaptador Bluetooth.
Los registros de campo ya no se escriben a mano
Lecturas del instrumento → anotadas a mano → introducidas en gabinete
Toma de datos en el móvil y subida a la nube → descarga en PC para el ajuste
